描述
CSV系列產品選型編碼：
|
CSV |
– |
P160 |
3 |
– |
100N8F |
|
1 |
|
2 |
3 |
|
4 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||
| 1.1 | CSV | 冷凝容器 系列號 | |
| 2? 設計壓力 | |||
| 2.1 | P160 | PN160 | |
| 2.2 | P250 | PN250 | |
| 3? 材質 注1 | |||
| 3.1 | 0 | 304 | |
| 3.2 | 3 | 316 | |
| 3.3 | L | 316L | |
| 4? 尺寸及接口（見下表） | |||
注1：其他材料需用戶指定。
| 尺寸及接口代碼 | 直徑
D, mm |
長度
L, mm |
接口
規格 |
備注 |

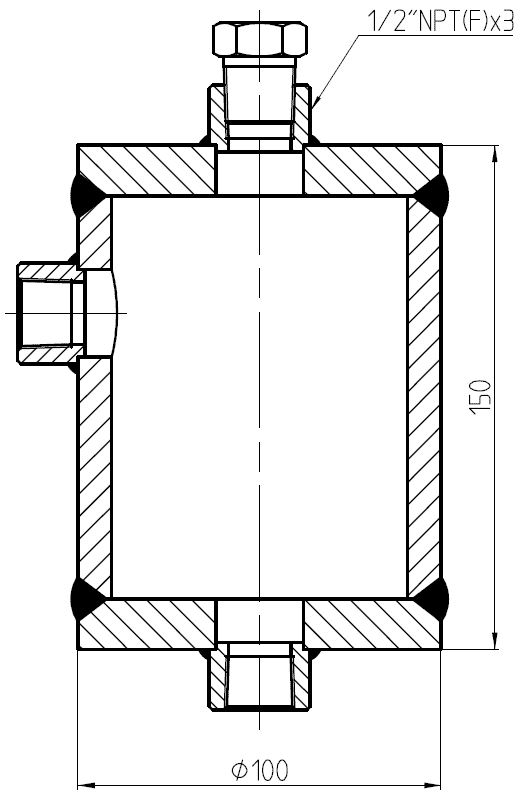

| 100N8F | 100 | 150 | 1/2”NPT(F) | 圖1 |

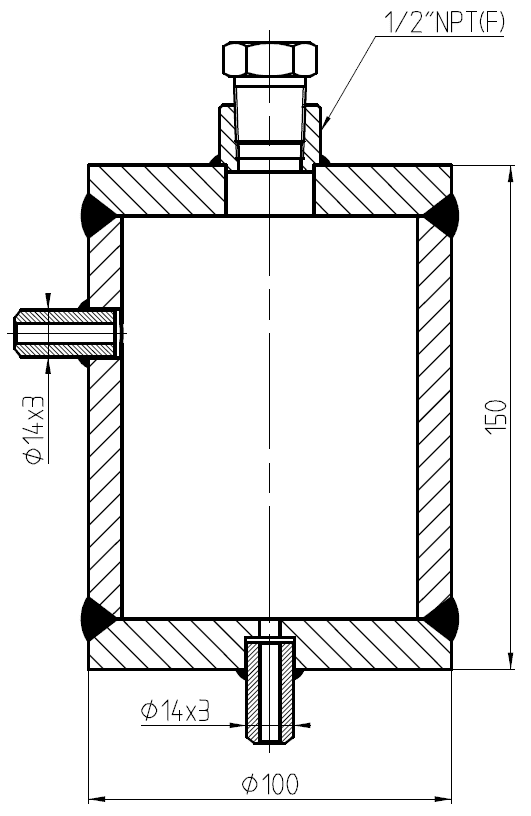

| 100B14 | 100 | 150 | 14×3 BW
14×4 BW |
圖2 |
| 100T8 | 100 | 150 | 1/2”O(jiān)D卡套 注1 | 圖3 |
注1: 卡套接口冷凝容器設計壓力只有PN160。
