描述
CSR系列產品選型編碼：
| CSR | – | P160 | 3 | – | 100B14 |
| 1 |
| 2 | 3 |
| 4 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||
| 1.1 | CSR | 冷凝圈 系列號 | |
| 2? 設計壓力 | |||
| 2.1 | P160 | PN160 | |
| 2.2 | P250 | PN250 | |
| 2.2 | P420 | PN420 | |
| 3? 材質 注1 | |||
| 3.1 | 0 | 304 | |
| 3.2 | 2 | 20# | |
| 3.3 | 3 | 316 | |
| 3.4 | L | 316L | |
| ?4? 尺寸及接口（見下表） | |||
注1：其他材料需用戶指定。
?

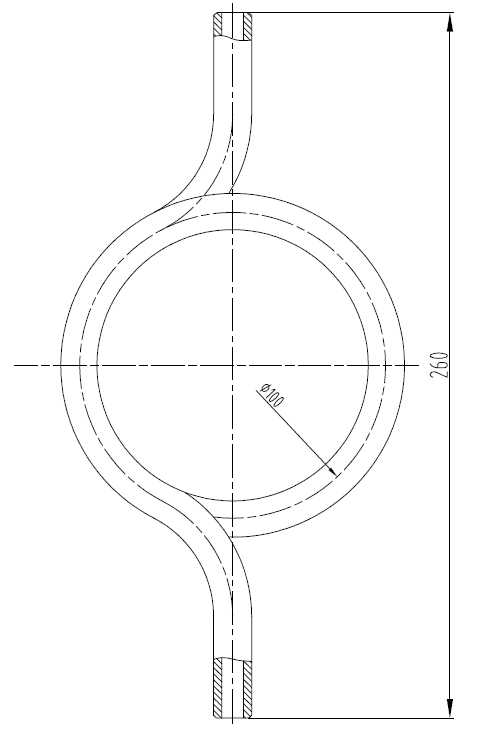

標準冷凝圈規格表
| 設計壓力 | 直徑 D, mm | 長度 L, mm | 接口 | 尺寸及接口代碼 |
| PN160 | 100 | 260 | 14×2 BW | 100B14 |
| 18×3 BW | 100B18 | |||
| 22×3 BW | 100B22 | |||
| PN250 | 100 | 260 | 14×3 BW | 100B14 |
| 18×4 BW | 100B18 | |||
| 22×4 BW | 100B22 | |||
| PN420 | 100 | 260 | 14×4 BW | 100B14 |
| 18×5 BW | 100B18 | |||
| 22×5 BW | 100B22 |

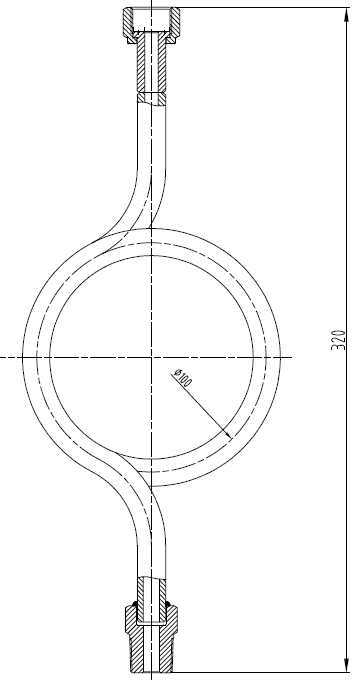

非標冷凝圈規格表
| 設計壓力 | 直徑 D, mm | 長度 L, mm | 通徑 E,mm | 接口 A | 接口 B | 尺寸及接口代碼 |
| PN160 | 100 | 310 | 10 | 1/2″NPT(M) | 1/2″NPT(M) | 100N8MN8M |
| 320 | 1/2″NPT(M) | M20×1.5(F) | 100N8MM20F | |||
| PN250 | 100 | 310 | 8 | 1/2″NPT(M) | 1/2″NPT(M) | 100N8MN8M |
| 320 | 1/2″NPT(M) | M20×1.5(F) | 100N8MM20F | |||
| PN420 | 100 | 310 | 6 | 1/2″NPT(M) | 1/2″NPT(M) | 100N8MN8M |
| 320 | 1/2″NPT(M) | M20×1.5(F) | 100N8MM20F |
