描述

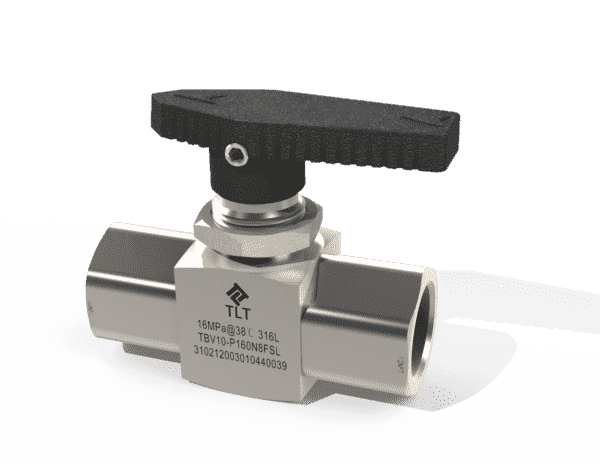

內螺紋球閥為三片式結構，閥座采用彈性密封結構，密封可靠，結構簡單、體積小、重量輕、啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出；維修方便，球閥的密封圈一般都是活動的，拆卸更換都比較方便；在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
?
閥門工作溫度
| 閥體材料 | 填料材料 |
| DEVLON/PTFE/PEEK/PA66 | |
| 不銹鋼 | -40℃~230℃ |
?
工廠測試
閥門在工廠中做密封和強度試驗，符合API 598和GB/T 13927要求。
?
H2S腐蝕環境
閥門接液材料按NACE MR0175/ISO 15156標準選擇。
拓力泰公司采用的316L材料長期按NACE MR0175/ISO 15156標準執行，滿足并通過第三方檢測機構的HIC/SSC試驗。
標準
產品標準GB/T12237-2007金屬密封球閥。
設計制造標準：ASME B16.34,API608或按顧客訂貨要求。
螺紋標準：ASME B1.20.1、GB/T 7306.2、GB/T196、GB/T 7307等。
檢查和試驗按：GB/T26480-2011。
TBV10系列產品選型編碼：
| TBV10 | – | P160 | N8F | S | L |
| 1 | 2 | 3 | 4 | 5 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||
| 1.1 | TBV10 | 內螺紋球閥 系列號 | |
| 2? 設計壓力 | |||
| 2.1 | P100 | PN100 | |
| 2.2 | P160 | PN160 | |
| 3? 接口規格 | |||
| 3.1 | N4F | 1/4″NPT(F) | |
| 3.2 | N6F | 3/8″NPT(F) | |
| 3.3 | N8F | 1/2″NPT(F) | |
| 3.4 | M20F | M20×1.5(F) | |
| 3.5 | RC8 | Rc1/2” | |
| 4? 結構形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | L | 角通 | |
| 4.3 | T | 三通 | |
| 5? 材質 注1 | |||
| 5.1 | 0 | 304 | |
| 5.2 | 3 | 316 | |
| 5.3 | L | 316L | |
注1：其他材料需用戶指定。
