描述

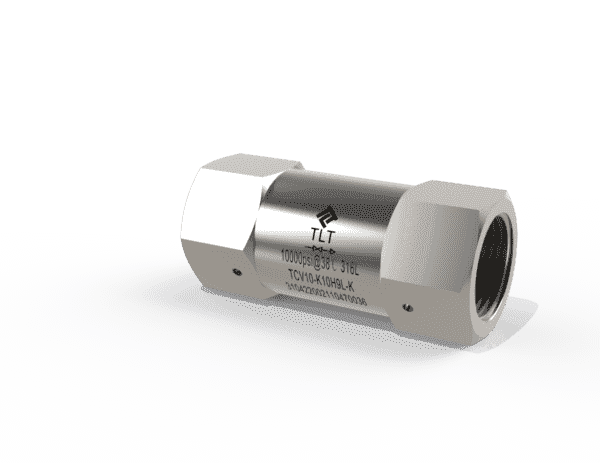

TCV系列是一款高壓型單向閥,直通結構,防止流體反向流動保護設備儀器; 單向閥出廠設定好開啟壓力,常態為關閉,當系統壓力達到設定值時打開,當下游壓力大于上游壓力時關閉,阻止流體反向通過。
?
工廠測試
閥門在工廠中做密封和強度試驗,符合API 598和GB/T 13927要求。
封閉測試循環六次,再次封閉為合格。
應用及安全
出廠的產品開啟壓力不可調。
注意閥體指示的流體方向,安裝錯誤會導致無法使用。
選型時請慎重考慮材料的兼容性、應用環境及產品參數等細節,或聯系技術支持。
?
H2S腐蝕環境
閥門接液材料按NACE MR0175/ISO 15156標準選擇。
拓力泰公司采用的316L材料長期按NACE MR0175/ISO 15156標準執行,滿足并通過第三方檢測機構的HIC/SSC試驗。
TCV10系列產品選型編碼:
TCV10 | – | K10 | H9 | L | – | K |
1 | 2 | 3 | 4 | 5 |
序號 | 代碼 | 描述 | 備注 |
1? 產品系列 | |||
1.1 | TCV10 | 高壓?jiǎn)蜗蜷y系列號 | |
2? 設計壓力 | |||
2.1 | K10 | 10000psi | |
3? 接口規格 | |||
3.1 | H9 | 9/16″HP(F562C) | |
4? 材質 注1 | |||
4.1 | L | 316L | |
5? 附加要求 | |||
5.1 | -K | 抗振型 |
注1:其他材料需用戶指定。
