描述
用于小分子氣體（空氣、氫氣、氦氣、氮?dú)獾龋┫到y(tǒng)的無縫鋼管選擇應仔細按照所有按照細則，并按“壓力額定值”的表格選擇較厚的卡套管，氣體系統可達到最佳的連接可靠性。厚壁管比薄壁管對卡套作用阻力更大，并且允許前后卡套碾平表面缺陷。薄壁管會塌陷，從而在轉緊過程中卡套的阻力很小，這樣減小碾平表面缺陷的機會。
在與硬度達到90HRB或200HV的卡套管一起連接時，拓力泰不銹鋼卡套管接頭已成功地通過重復性測試。
英制不銹鋼卡套管執行ASTM A269/A269M；公制不銹鋼卡套管執行GB/T 14976。
高溫下壓力額定值
計算符合ASME B31.3的高溫壓力額定值的方法是卡套管工作壓力額定值乘以下表所列系數。
| 溫度 | 材料 | |
| ℃ | 304 | 316，316L |
| 93 | 1.00 | 1.00 |
| 204 | 0.93 | 0.96 |
| 315 | 0.82 | 0.85 |
| 426 | 0.76 | 0.79 |
| 537 | 0.69 | 0.76 |
PTB10系列產品選型編碼：
|
PTB10 |
– |
L |
T10M |
10 |
– |
3M |
|
1 |
2 |
3 |
4 |
|
5 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||

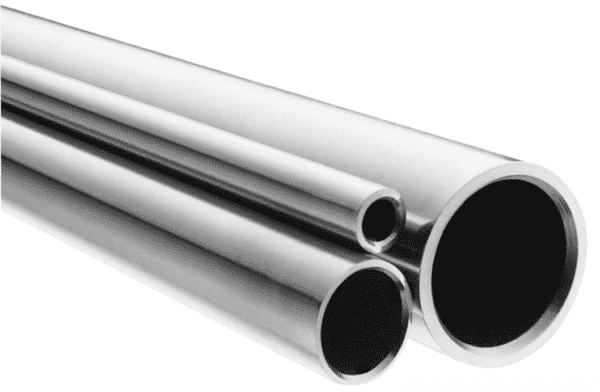

| 1.1 | PTB10 | 不銹鋼卡套管 系列號 | |
| 2? 材質 注1 | |||
| 2.1 | 0 | 304 | |
| 2.2 | 3 | 316 | |
| 2.3 | L | 316L | |
| 3? 外徑（見下表） | |||
| 4? 壁厚（見下表） | |||
| 5? 長度 | |||
| 5.1 | 3M | 供貨方式：3米1根 | |
| 5.2 | 6M | 供貨方式：6米1根 | |
| 5.3 | R | 供貨方式：盤管（不大于100米） | |
注1：其他材料需用戶指定。
