描述

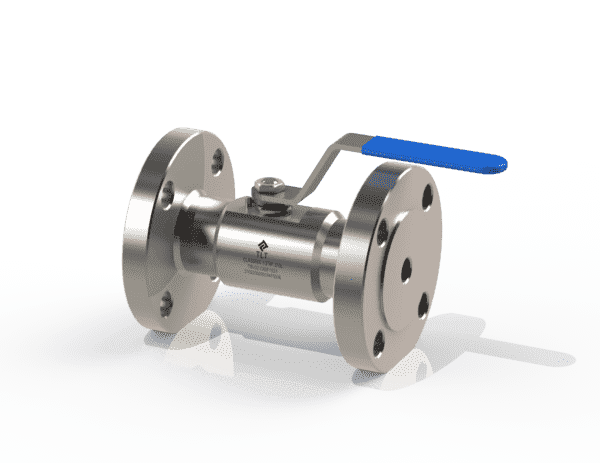

法蘭球閥主要由閥體、球體、密封圈、閥桿、手柄等組成 ，手柄通過螺母與閥桿固定，閥桿與球體連接，旋轉手柄的時候，通過閥桿將旋轉力傳遞到球體上，從而實現球體的啟閉。球體為浮動球，由兩端閥座固定，在跟隨閥桿轉動的同時，還能沿介質流動的中心線方向進行移動，借助介質力實現閥的更好的密封性能。
?
閥門工作溫度
| 閥體材料 | 填料材料 |
| DEVLON/PTFE/PEEK/PA66 | |
| 不銹鋼 | -29℃~120℃ |
?
工廠測試
閥門在工廠中做密封和強度試驗，符合API 598和GB/T 13927要求。
?
H2S腐蝕環境
閥門接液材料按NACE MR0175/ISO 15156標準選擇。
拓力泰公司采用的316L材料長期按NACE MR0175/ISO 15156標準執行，滿足并通過第三方檢測機構的HIC/SSC試驗。
標準
產品標準GB/T12237-2007金屬密封球閥。
法蘭連接結構長度按：GB/T12221-2005、ASME B16.10或按顧客訂貨要求。
端法蘭連接尺寸按：GB/T9124-2019、JB/T79-94、ASME B16.5、HG/T20615、HG/T20592等。
閥門的火災安全設計按：API 607。
閥門的防靜電設計按：BS5351。
檢查和試驗按：GB/T26480-2011。
TBV32系列產品選型編碼：
| TBV32 | – | C60 | F50 | 3 | 3 | 1 | – | DBB |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||
| 1.1 | TBV32 | 一體式法蘭球閥系列號 | |
| 2? 設計壓力 | |||
| 2.1 | C15~C150 | 見“壓力等級代碼定義” | |
| 2.2 | P16~P160 | ||
| 3? 接口規格 | |||
| 3.1 | F15~F80 | 見“法蘭尺寸代碼定義” | |
| 3.2 | J15~J80 | ||
| 4? 材質 注1 | |||
| 4.1 | 0 | 304 | |
| 4.2 | 3 | 316 | |
| 4.3 | L | 316L | |
| 5? 泄放形式 | |||
| 5.1 | 0 | 無泄放 | 默認缺省 |
| 5.2 | 3 | 帶泄放閥（含堵頭） | |
| 6? 法蘭標準 | |||
| 6.1 | 1 | ASME B16.5 | |
| 6.2 | 2 | HG/T 20615 | |
| 6.3 | 3 | GB/T 9124.2 Class系列 | |
| 6.4 | 4 | HG/T 20592 | |
| 6.5 | 5 | GB/T 9124.1 PN系列 | |
| 7? 附加要求 | |||
| 7.1 | DBB | ||
TBV32 – C60? F50? 3? 3? 1 – DBB
TBV32 – C60? F50? 3? 3? 1 – DBB
注1：其他材料需用戶指定。
