描述

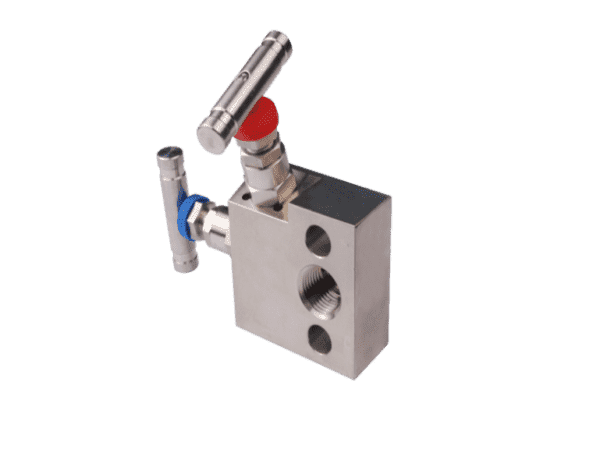

TS系列儀表閥組主要結構形式有：扁平型、T型、H型
產品特點：
1、結構特點
◆ 一體化結構，安全可靠。
◆ 采用不銹鋼銷防止閥座因振動而脫離。
◆ 閥座與閥體間硬連接，提供可靠的零泄漏密封。
◆ 無毛刺的螺紋和內表面，減少泄漏，并保證儀表的精確讀數。
2、設計特點
◆ 采用兩段式閥桿，非旋轉閥頭設計，提供較小的開、關力矩和較高使用壽命。
◆ 閥桿密封部位采用擠壓加工，表面粗糙度達Ra0.1,減小了與填料的摩擦，提高了閥桿與填料的使用壽命。

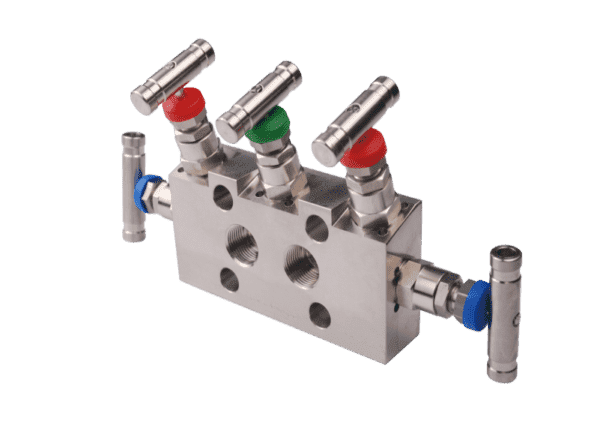

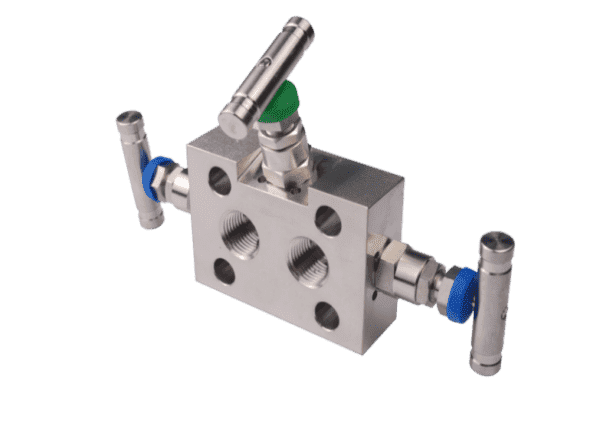

◆ 分別用藍、綠、紅區分截止閥、平衡閥、排污/測試閥，安裝現場一目了然。
3、材質
◆ ASTM304/316/316L/321/316H/317L/S31803/Monel-400/HC-276
4、密封填料
◆ PTFE、柔性石墨
5、最大工作壓力
◆ 42MPa
6、工作溫度
◆ -40～350°C
高溫閥門材料表（ 230～350°C）
| 序號 | 零件 | 常規材料 | 特殊材料 |
| 1 | 手柄 | 304 | 304 |
| 2 | 緊固螺釘 | 304 | 304 |
| 3 | 防塵蓋 | 聚乙?。≒E) | 聚乙稀（PE) |
| 4 | 壓緊螺母 | 316L | 316L |
| 5 | 鎖緊螺母 | 304 | 304 |
| 6 | 金屬墊圈 | 316L | Monel/Hc-276 |
| 7 | 填料 | 柔性石墨 | 柔性石墨 |
| 8 | 閥座 | 304/316/ 316L/317L/ 316H/321/ S31803 | Monel/ Hc-276 |
| 9 | 閥桿 | ||
| 10 | 錐頭 | S31803 | Monel/Hc-276 |
脫脂禁油處理：
在氧氣的工況條件下，閥組和閥門必須進行脫脂禁油處理，否則碳?xì)浠衔锖陀皖悤?huì)在氧氣中劇烈反應，產生燃燒和爆炸。
在閥組、閥門選型中，應在選型代碼后加/T，如果需要配置接頭，請選用我公司專門的脫脂禁油接頭。
產品采用封塑包裝，并在包裝袋上貼上“禁油”標識。
