描述
閥門工作溫度
| 閥體材料 | 填料材料 | |
| PTFE | 石墨 | |
| 碳鋼 | -29℃~230℃ | -29℃~350℃ |
| 不銹鋼 | -40℃~230℃ | -40℃~350℃ |
?
工廠測試
閥門在工廠中做密封和強度試驗，符合API 598和GB/T 13927要求。
?
H2S腐蝕環境
閥門接液材料按NACE MR0175/ISO 15156標準選擇。
拓力泰公司采用的316L材料長期按NACE MR0175/ISO 15156標準執行，滿足并通過第三方檢測機構的HIC/SSC試驗。
?
?
?
?
?
?
?
?
?
?
TPN11系列產品選型編碼：
| TPN11 | – | P160 | H9 | S | L | – | K |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||
| 1.1 | TPN11 | 抗振型內螺紋截止閥系列號 | |
| 2? 設計壓力 | |||
| 2.1 | P160 | PN160 | |
| 3? 接口規格（見下表） | |||
| 4? 結構形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | L | 角通 | |
| 5? 材質 | |||
| 5.1 | 0 | 304 | |
| 5.2 | 3 | 316 | |
| 5.3 | L | 316L | |
| 6? 附加要求 | |||
| 6.1 | -K | 抗振型 | 必選 |

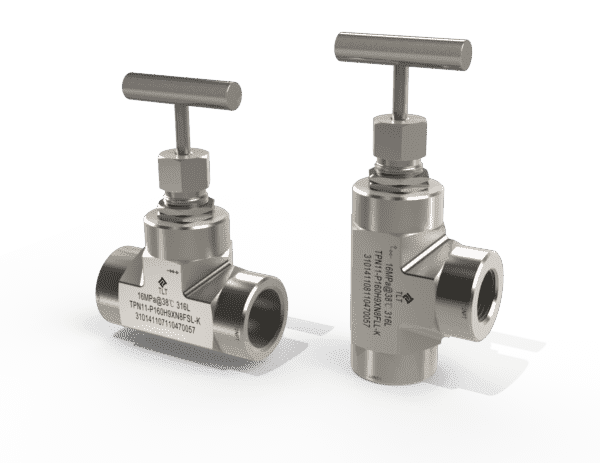

抗振型內螺紋截止閥選型表
| 名稱 | 結構形式 | 接口規格代碼 | 入口規格 | 出口規格 | 備注 |
| 抗振型內螺紋直通截止閥 | S | H9 | F562C | F562C | |
| H9N8F | F562C | 1/2″NPT(F) | |||
| H9X | F562C40 | F562C40 | |||
| H9XN8F | F562C40 | 1/2″NPT(F) | |||
| 抗振型內螺紋角通截止閥 | L | H9 | F562C | F562C | |
| H9N8F | F562C | 1/2″NPT(F) | |||
| H9X | F562C40 | F562C40 | |||
| H9XN8F | F562C40 | 1/2″NPT(F) |
